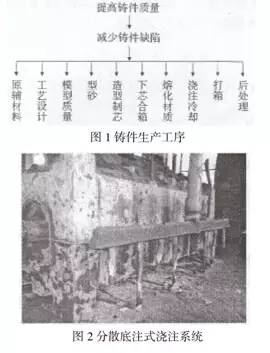

铸件缺陷种类繁多，影响铸件质量的因素存在于与铸件生产有关的每道工序中，如图1所示。大型铸件的特点是尺寸大，即体积大、质量重、浇注的铁液多、壁厚相对较厚，形状有的简单、有的复杂；不同领域的铸件，具有不同的要求。大型铸件浇注系统设计及浇注需掌握的主要原则为分散底注（分层注人效果最好），快速浇注（多加出气冒口），高温浇注（加强芯子排气）。
图2为分散底注式浇注系统图。优点：有利于金属液平稳地充满铸型；减少金属液氧化，对型、芯冲击力小；防止造成冲砂，减小紊流，减少气体裹人；有利于型腔气体的排出：有利于除渣：避免各部温差过大，有利于减少铸件收缩应力，对长、薄铸件有利于减小变形量，有利于防止裂纹缺陷发生。
缺点：如果充型时间过长，金属液在型腔上升中长时间与空气接触，表面易生成氧化皮（需快速浇注予以克服）；铸件下部温度高，不利于补缩（对灰铸铁件影响不大）。优点：铁液上升速度快，不容易氧化：铁液对型腔的烘烤时间短，减小涂层开裂、脱落的可能性，减少铸件夹渣等缺陷的产生；防止出现浇不足、冷隔缺陷；使型腔内气压增大，迫使气体容易从铸型向外排出，铸件不容易产生气孔等孔洞类缺陷：铸件各部的温度差小，防止裂纹发生。
缺点：低强度类型的砂型易产生冲砂类缺陷，对于树脂砂等强度较高的砂型，影响较小：浇注系统的截面积有所增大，铸件工艺出品率有所降低。
生产中常用浇注时间表示浇注速度。对铸件而言，浇注时间长，意味着浇注速度慢：反之，意味着浇注速度快。适宜的浇注时间应根据铸件质量、壁厚、结构、技术要求等综合考虑而定。表1为铸铁件浇注速度的一般原则。
浇注时间与铸件结构、材质、铸型条件、浇注温度等因素有关，每一个铸件都有一个合理的浇注时间与其对应。浇注时间无完善的计算公式，一般依据各种经验公式与图表及铸件质量来确定。浇注时间确定后，再按选择的截面比计算浇注系统各单元的截面积。
……
